钢坯吊具的介绍

2021-03-03
      钢坯吊具是钢铁厂、港口、码头等单位大批量转运钢坯的专用工具。主要由吊梁、连杆、启闭机构、同步器、钳臂、支板和钳牙七部分组成。钢坯是指炼钢厂在精轧之前的毛坯,常见的是板坯和矩形坯。
钢坯吊具产品结构:
       钢坯吊具主要由吊梁、电磁吸盘、电缆卷筒、连接器、控制柜和变压器等组成。
       二、钢坯吊具原理
  采用杠杆原理,无需外力辅助,就可实现方坯的夹持,且夹持可靠,动作灵活,吊运安全可靠。起闭器采用高强度高耐磨的合金钢制造,动作灵活,使用寿命长。该结构方坯吊钳分固定式和可调式(高度h无级可调),以适应不同规格和不同层数方坯的吊运。与客户天车的连接形式可根据实际设计。注:全部采用PRO/E设计分析,模拟整个夹持和吊运过程,并对关键受力部件受力分析,以达到最佳设计效果。

       三、钢坯吊具产品特点:
        1、夹钳包括链条、横梁和自动闭锁装置,故障点少。
        2、自动闭锁装置可以安全灵活地起吊和释放工件。
        3、不消耗电能,有利于环保。
        4、重要连接点使用自润滑轴承,无需修理,使用寿命长。
        5、钳口用耐高温的特殊材料制成。

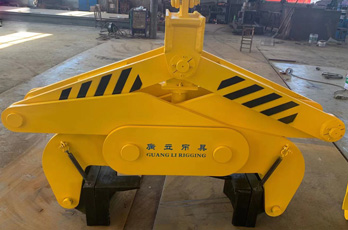

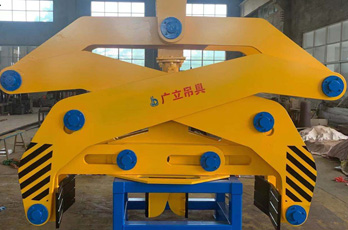

      四、钢坯吊具的构造
        钢坯吊具主要由吊梁、连杆、启闭机构、同步器、钳臂、支板和钳牙七部分组成。
          1.吊梁
        吊梁是与天车钩相连的部件,有吊环卸扣式联接、吊索具式联接和吊耳式联接三种结构。吊环卸扣式联接吊轴,使吊具的受力情况改善,同时也避免了装卸钢坯时的脱钩现象,降低了夹具本身的高度,有利于低矮的场所使用。吊索具式联接吊轴,使夹具的受力较好,但吊具自身的高度大,需在高大的场所使用,在挂吊钩时需用人工进行辅助挂钩。吊耳式联接吊轴,可由吊车司机直接挂钩, 但在吊装作业时需使吊具着地,并下放吊钩直至不受力为止,这样,易导致吊车钩脱钩。

        2.连杆
      连杆是吊梁和钳臂的连接件。
        3.启闭机构
      启闭机构有手动抬杆式、(自动)双钩式、(自动)单钩式、(自动)转锁式等形式。自动启闭机构是实现钢坯夹具自动开闭的机构。 其动作不需要任何外来动力源,靠夹具自身的重力实现夹具的自动开闭。起闭机构的加油润滑:必须定期(2~3天)加润滑油(或机油),然后上下动作几次,直至润滑完全。严禁加过量的润滑脂润滑!

        4、同步器
        同步器是保证夹具各钳臂同步动作的装置。
        5、钳臂
         钳臂是夹具的主要增力部件,通过它把钢坯夹起。
        6、支板
         支板是钢坯夹具的支撑件。支板支在钢坯的上表面以保证钢坯夹具的启闭机构顺利动作。
        7 、钳牙
         钳牙有销轴联接式、燕尾联接式和槽形插接式等结构。钳牙是与钢坯直接接触的主要零件, 决定着钢坯夹具夹持钢坯的可靠性。 钢板吊具注意
       五、钢坯吊具使用注意事项:
         1.钢坯吊具在起吊时夹具下方严禁站人.
         2.起吊时要尽量夹住钢坯中心部位进行起吊如果偏离中心这样会增加或超过单腿夹挂的额定重量,减少夹具的使用周期.
         3.如果吊具有小的磨损,应立即维修.否则会加快吊具的损坏.
       六、钢坯吊具生产厂家介绍:
        钢坯吊具是为适应市场需求,根据中华人民共和国机械行业标准重型机械通用技术条件GB/T60008-8000-15-2010,借鉴国内外成熟技术,结合中国国情,经过国内江苏广立吊索具有限公司等企业数年的精心开发、研究、设计、试制、试验成型的钢坯转运专用吊具。
